Analisi Strutturali

Descrizione

ANALISI DEI CARICHI
La valutazione dei carichi e dei sovraccarichi sono effettuati in accordo con le disposizioni del Decreto Ministero Infrastrutture Trasporti 17 gennaio 2018 e successive modifiche ed integrazioni, sulla base delle dimensioni presenti sui grafici di progetto.

VERIFICHE STATICHE
Azioni sulla struttura Le verifiche sono condotte con il metodo semiprobabilistico agli stati limite secondo le indicazioni del D.M. 17 gennaio 2018, utilizzando come metodo di calcolo di “analisi statica”. I carichi sulle strutture, derivanti dall’analisi dei carichi, vengono ripartiti dal programma di calcolo in modo automatico sulle membrature (briglie, montanti, diagonali etc.). Su alcuni elementi strutturali e precisamente su alcuni nodi sono applicati le forze concentrate per verificare la deformabilità della capriata. Le azioni introdotte direttamente sono combinate con le altre (carichi permanenti, accidentali) mediante le combinazioni di carico di seguito descritte; da esse si ottengono i valori probabilistici da impiegare successivamente nelle verifiche.

MODELLAZIONE

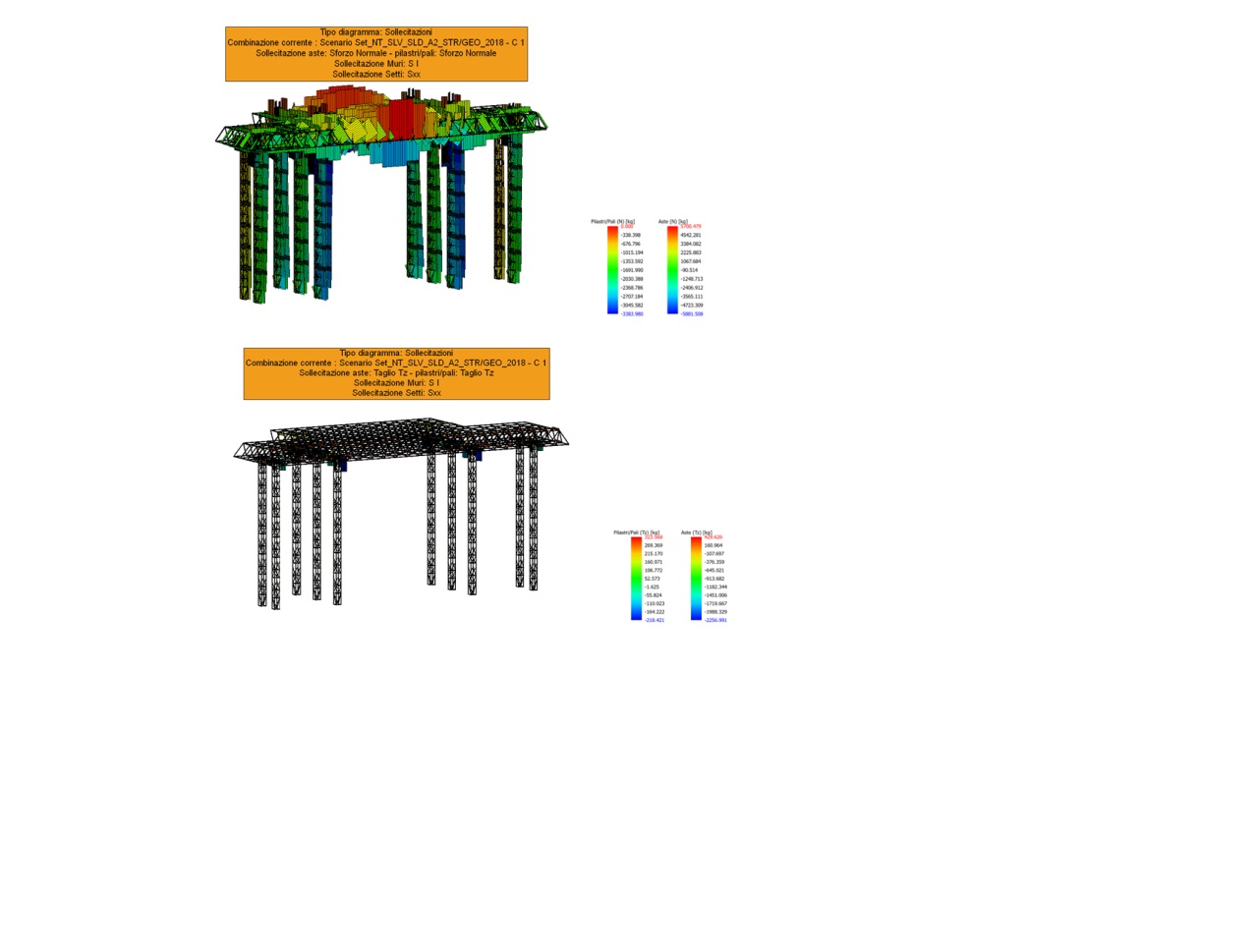

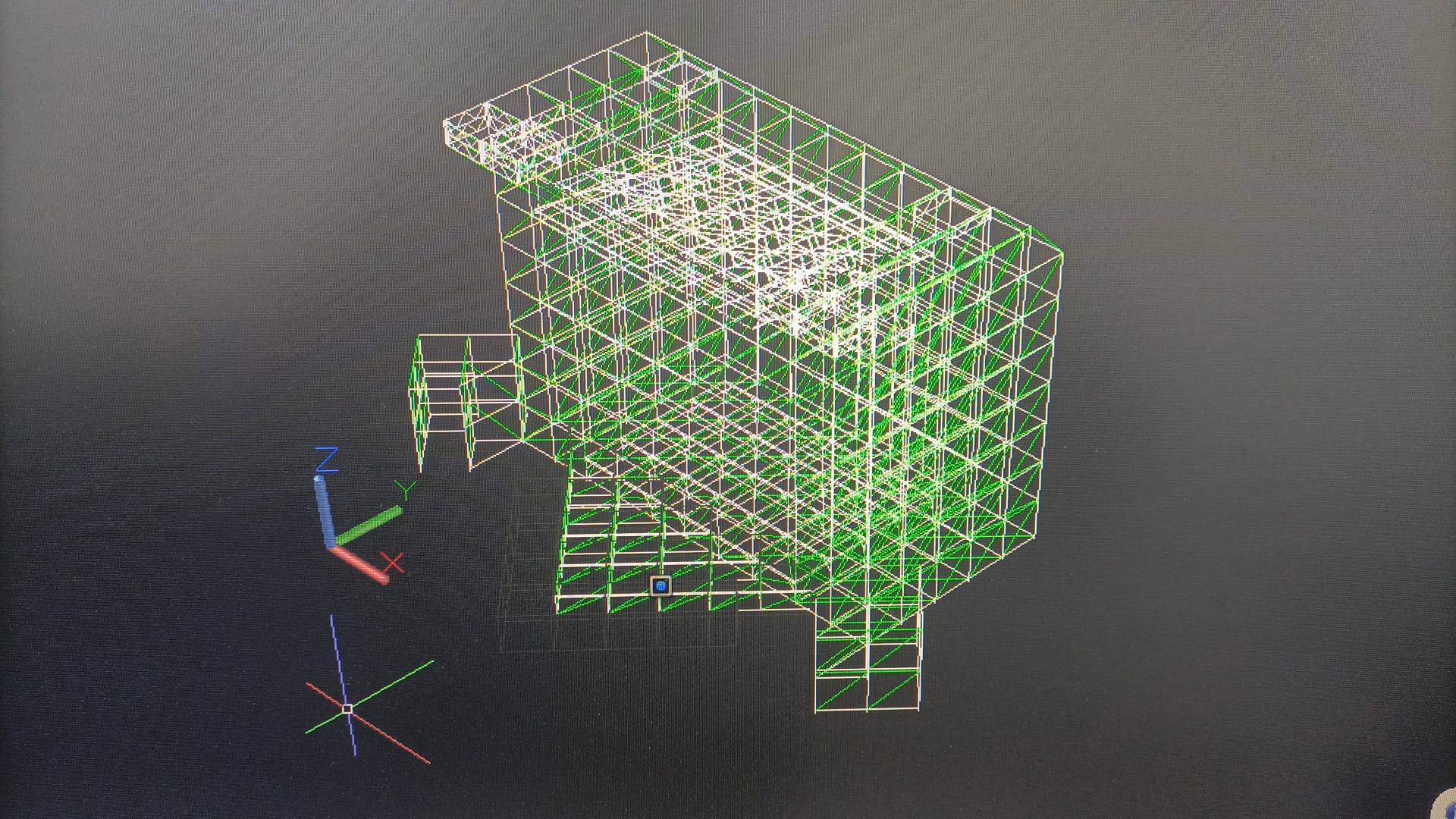

Generalità Le elaborazioni numeriche della struttura sono eseguite con software IPERSPACE MAX, BIM di proprietà della EmmePi. La struttura è costituita da diversi elementi distinti, in base alla loro funzione, in: strutture di fondazione; strutture orizzontali; strutture verticali; elementi non strutturali. In funzione di ciò, sono schematizzati con un modello spaziale agli elementi elementi finiti che tengono conto dell'effettivo stato deformativo e di sollecitazione, secondo l'effettiva realizzazione. I vincoli esterni delle strutture vengono caratterizzati, a seconda degli elementi in fondazione se presenti, con: travi winkler, plinti diretti, plinti su pali, platee; ovvero, con vincoli perfetti di incastro, appoggio, carrello etc. I vincoli interni vengono schematizzati secondo le sollecitazioni mutuamente scambiate tra gli elementi strutturali, inserendo, ove opportuno, il rilascio di alcune caratteristiche della sollecitazione per schematizzare il comportamento di vincoli interni non iperstatici (cerniere, carrelli etc.). Il modello agli elementi finiti vengono calcolati tenendo conto dell’interazione tra strutture in fondazione e strutture in elevazione,

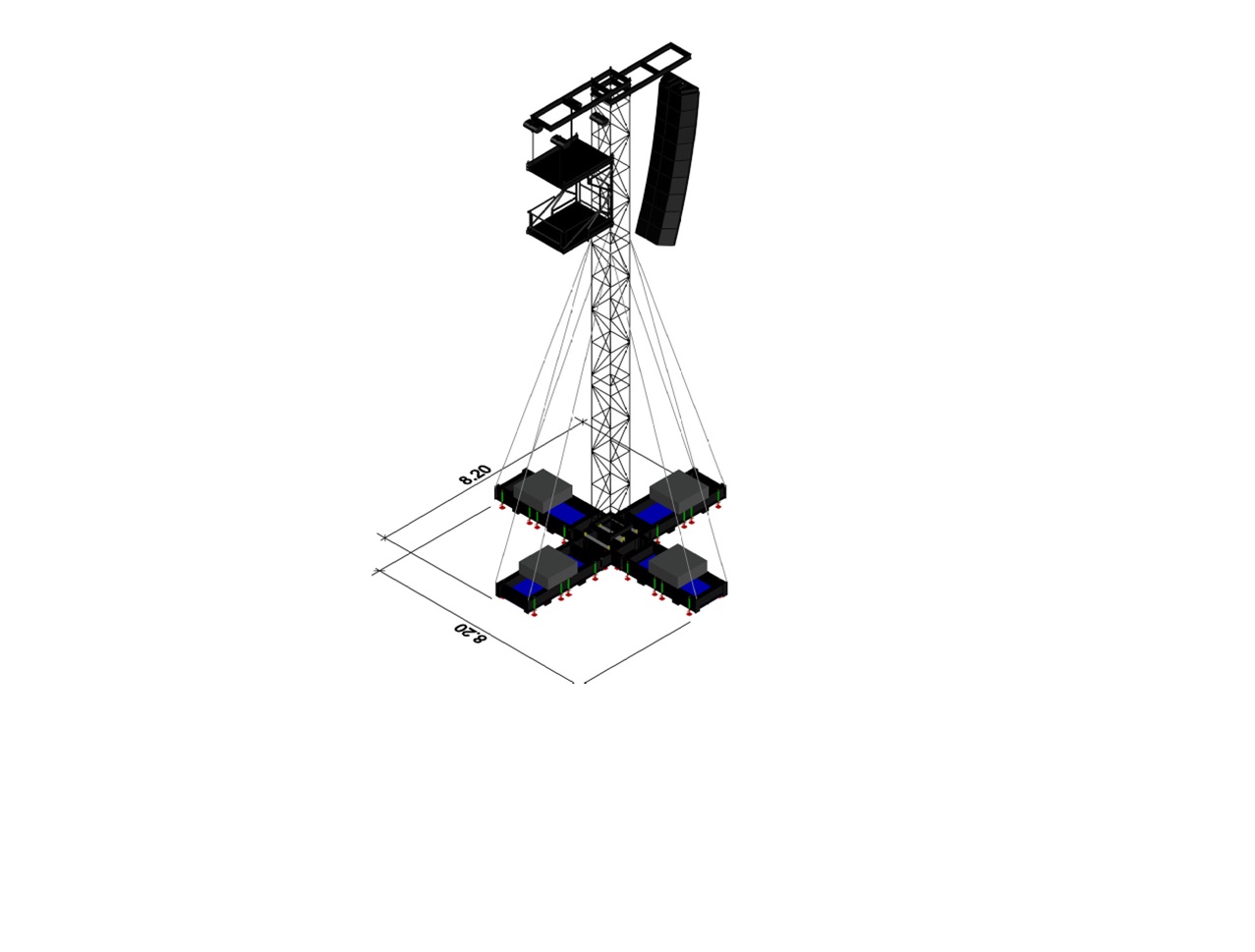

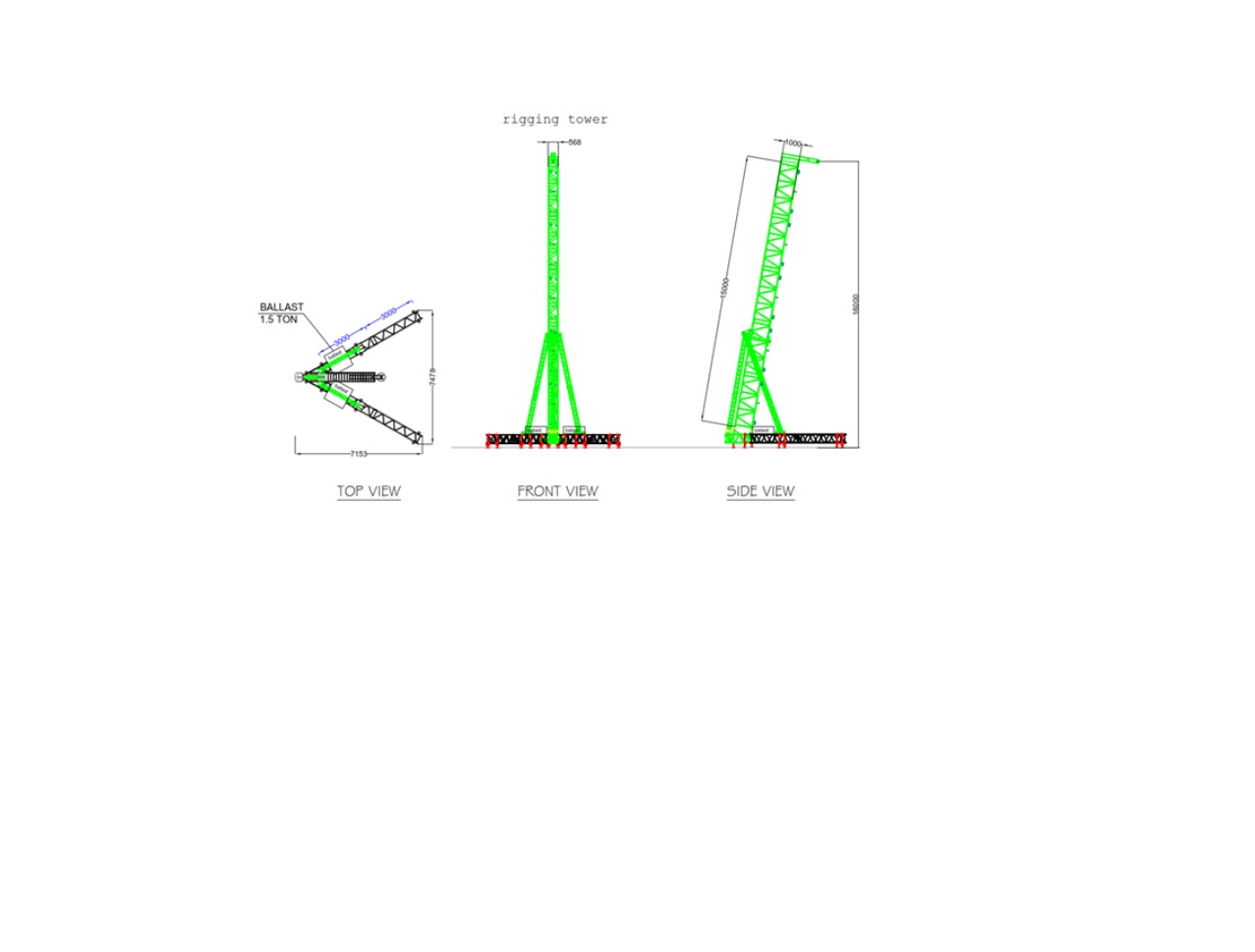

VERIFICA A RIBALTAMENTO
Le strutture verticali vengono verificate nei confronti dell’azione del vento, che viene contrastata dal peso della struttura più i carichi degli effetti scenografici
